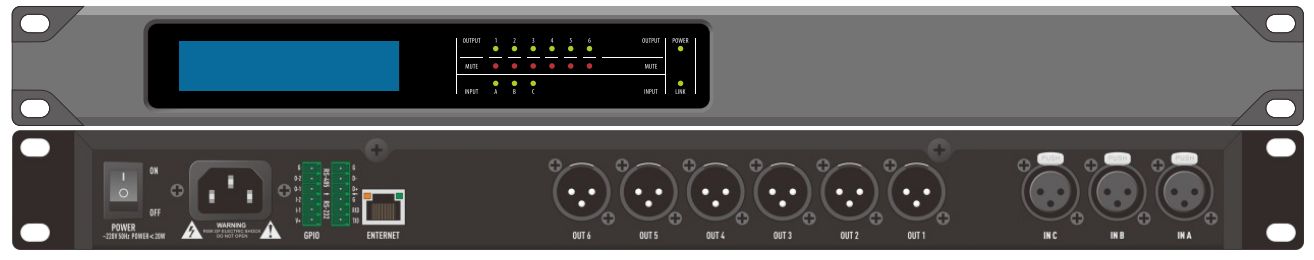

数字音频处理器KD-6306

    分享到:

    KD-6306是一款1U机架式全程序化3段输入/6段输出数字信号处理器,能够精确而又广泛的对音频进行控制的功能。通过前面板界面上的功能按钮,允许快速发送所有控制参数,消除隐藏子菜单。

    背光 2 x 20 特性 LCD 显示通道和功能设置。相关按钮可访问所有音频功能和系统工具。

    更快捷设置和强大的可视输入/输出路由,EQ,滤波曲线系统,

    两个 USB 接口和 RS—232 接口可用于控制软件和 PC 连接。

    提供一个 6 英尺的USB—A到USB—B电缆。

    软件包括非常强大的预设能力(可存储多达30个预置),并且在音频路由与控制处理方面非常的直观。

    使用先进的 DSP 技术,从 24 bit,48kHz 的 delta—sigma A/D 转换器与 128 倍过采样。

    数字处理包括:增益、极性转换、参量均衡器棚架滤波器、时间延时、分频功能、压缩、限制和信号路由,所有的处理都通过一对 120MHz 高性能 DSP 处理器。

    D/A 转换器使用 24 位 delta—sigma 转换器与 128 倍过采样。

    所有输入和输出都是使用防止射频干扰的平衡 XLR 接口。

    可调整每路输入通道的增益、延时或 6 段均衡,在设定分频点之前,可在 DSP 内部对信号进行路由,可将两个或更多输入通道的信号混合后路由至输出通道,

    在输出通道,可以使用 4段均衡、延时、增益,反相或压限器等模块。

    一个机架空间

    3路输入、6路输出

    直观的用户界面

    具有分频、均衡、延时和限幅功能

    输入可分配到任意输出

    出众的音质

    通过前面板或 PC 设计控制

    USB 与 RS—232 界面

    可第三方控制

    XLR 音频信号连接器

    平衡式输入和输出

    通过参量均衡和压缩限幅控制反馈

    具有 Linkwitz—Riley, Bessel 和 Butterworth 滤波器

    滤波器斜率分别为 12, 18, 24 和 48dB/倍频程

    参数式均衡器:1/64th 至 4 倍频程范围

    682 毫秒输入和输出延时

    每个输出都有限幅器

    独立的输入、输出表头

    4 级保护

    ◆ 输入: 全平衡式接口,18K ohms

    ◆ 最大输入电平: +20dBu

    ◆ 输入增益范围: -40dB to +12dB

    ◆ 输出: 全平衡式接口,112 ohms

    ◆ 最大输出电平: +20dBu

    ◆ 输出增益范围: -40dB to +12dB

    ◆ 失真:<0.01 @ 1KHz,+20dBu

    ◆ 动态范围: >110dB 20Hz - 20KHz 未加权

    ◆ 输出噪音: <-90dBu 未加权Eq

    滤波器:

    ◆ 段数: 输入4段参数,输出3段参数

    ◆ 参数范围: 1/64Th倍频程 ~ 4倍频程

    ◆ 范围:+15/-30dB,0.1dB 增值

    ◆ 频率响应: 1/24th倍频程

    分频滤波:

    ◆ 高/低通滤波器频率范围:19.7Hz to 21.9kHz,off

    延时:

    ◆ 输入延时: 0 - 682 ms

    ◆ 输出延时: 0 - 21.3 ms

    ◆ 增值: 20μs

    输入输出增益:

    ◆ 范围: +12/-40dB,0.1dB 增值

    ◆ 极性: 0 or 180度

    压缩机/限幅器:

    ◆ 输入范围: -20dBu to +20 dBu

    ◆ 压缩比范围: 1.2:1 to INF:1

    ◆ 启动时间范围: 0.5ms to 50ms

    ◆ 恢复时间范围: 10ms to 1s

    处理器:

    ◆ 输入 A/D: 24bit

    ◆ 输出 D/A:24bit

    ◆ 采样比例:48kHz

    ◆ 增加延时:1.46ms

    其他

    ◆ 功率要求: 80 - 260VAC,30W

    ◆ 包装重量: 10lbs

    ◆ 尺寸: 19.0”L x 1.75”H x 6.0”D

    ◆ I/O 接口: XLR
