音箱处理器

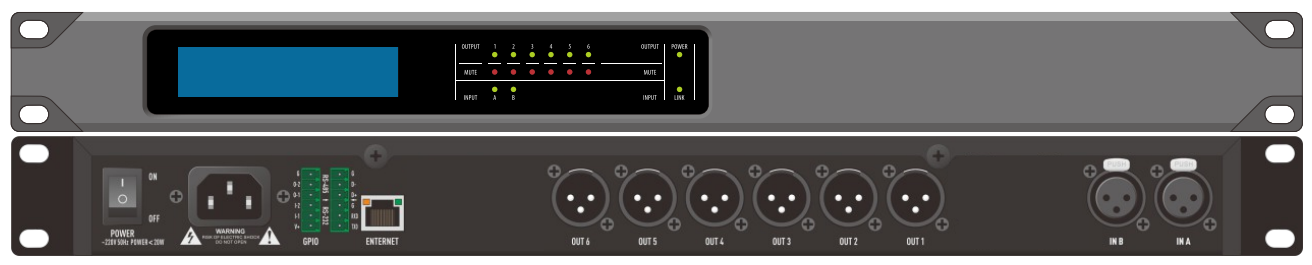

KD-6206是一款1U机架式全程序化2段输入/6段输出数字信号处理器，能够精确而又广泛的对音频进行控制的功能。通过前面板界面上的功能按钮，允许快速发送所有控制参数，消除隐藏子菜单。

背光 2 x 20 特性 LCD 显示通道和功能设置。相关按钮可访问所有音频功能和系统工具。

更快捷设置和强大的可视输入/输出路由，EQ，滤波曲线系统，

两个 USB 接口和 RS—232 接口可用于控制软件和 PC 连接。

提供一个 6 英尺的USB—A到USB—B电缆。

软件包括非常强大的预设能力(可存储多达30个预置)，并且在音频路由与控制处理方面非常的直观。

使用先进的 DSP 技术，从 24 bit，48kHz 的 delta—sigma A/D 转换器与 128 倍过采样。

数字处理包括：增益、极性转换、参量均衡器棚架滤波器、时间延时、分频功能、压缩、限制和信号路由，所有的处理都通过一对 120MHz 高性能 DSP 处理器。

D/A 转换器使用 24 位 delta—sigma 转换器与 128 倍过采样。

所有输入和输出都是使用防止射频干扰的平衡 XLR 接口。

可调整每路输入通道的增益、延时或 8段均衡，在设定分频点之前，可在 DSP 内部对信号进行路由，可将两个或更多输入通道的信号混合后路由至输出通道，

在输出通道，可以使用 4段均衡、延时、增益，反相或压限器等模块。

一个机架空间

2路输入、6路输出

直观的用户界面

具有分频、均衡、延时和限幅功能

输入可分配到任意输出

出众的音质

通过前面板或 PC 设计控制

USB 与 RS—232 界面

可第三方控制

XLR 音频信号连接器

平衡式输入和输出

通过参量均衡和压缩限幅控制反馈

具有 Linkwitz—Riley, Bessel 和 Butterworth 滤波器

滤波器斜率分别为 12, 18, 24 和 48dB/倍频程

参数式均衡器：1/64th 至 4 倍频程范围

682 毫秒输入和输出延时

每个输出都有限幅器

独立的输入、输出表头

4 级保护

◆ 输入： 全平衡式接口，18K ohms

◆ 最大输入电平： +20dBu

◆ 输入增益范围： -40dB to +12dB

◆ 输出： 全平衡式接口，112 ohms

◆ 最大输出电平： +20dBu

◆ 输出增益范围： -40dB to +12dB

◆ 失真：<0.01 @ 1KHz，+20dBu

◆ 动态范围： >110dB 20Hz - 20KHz 未加权

◆ 输出噪音： <-90dBu 未加权Eq

滤波器：

◆ 段数： 输入2段参数，输出6段参数

◆ 参数范围： 1/64Th倍频程 ~ 4倍频程

◆ 范围：+15/-30dB，0.1dB 增值

◆ 频率响应： 1/24th倍频程

分频滤波：

◆ 高/低通滤波器频率范围：19.7Hz to 21.9kHz，off

延时：

◆ 输入延时： 0 - 682 ms

◆ 输出延时： 0 - 21.3 ms

◆ 增值： 20μs

输入输出增益：

◆ 范围： +12/-40dB，0.1dB 增值

◆ 极性： 0 or 180度

压缩机/限幅器：

◆ 输入范围： -20dBu to +20 dBu

◆ 压缩比范围： 1.2:1 to INF:1

◆ 启动时间范围： 0.5ms to 50ms

◆ 恢复时间范围： 10ms to 1s

处理器：

◆ 输入 A/D： 24bit

◆ 输出 D/A：24bit

◆ 采样比例：48kHz

◆ 增加延时：1.46ms

其他

◆ 功率要求： 80 - 260VAC，30W

◆ 包装重量： 10lbs

◆ 尺寸： 19.0”L x 1.75”H x 6.0”D

◆ I/O 接口： XLR
