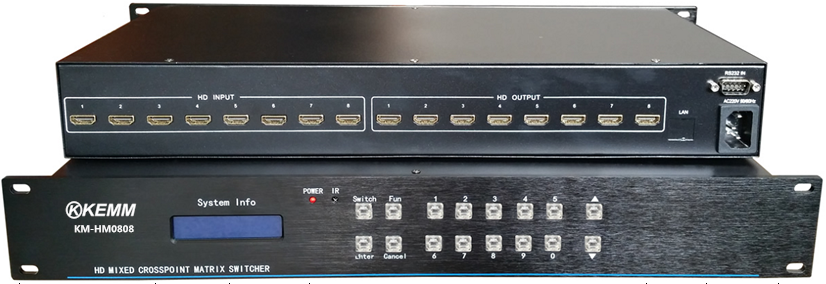

8进8出HDMI矩阵切换器特点

板卡式结构，非普通一体机；

支持高清、蓝光播放、3D等；

手机或平板电脑远程控制，支持windows、安卓ios系统，iphone、ipad的hdmi矩阵切换器控制软件可从app store下载，不需越狱；

用户可对EDID管理，现场通过按键或软件直接更改，不需返回厂家；

主机、板卡式模块化设计，维护与升级更新变得更加简便

用户现场模式管理，实现多个用户自定义的输入输出关系配置模式，并可对模式进行储存与调用，免去在多组预定模式间切换时的繁琐操作，在软件和面板上都可以轻松管理；

高速数字处理器，保真无压缩全数字技术，让高清、全高清、超清hdmi图像的切换、处理变得更加轻松与稳定；

HDMI输入端带数字均衡调整电路，输出带信号预加重增强电路，使信号能进行更长距离传输，输入加输出都可超过40米距离（不需配带芯片的HDMI线）；

hdmi卡采高速数据连接器，非普通金手指连接；

支持红外遥控、面板按钮管理、串口软件管理、网络软件管理，使对矩阵的控制变得方便容易；

一体化全铝拉丝面板、蓝光液晶显示屏，美观高档的外观设计；

采用Contrex嵌入式ARM处理器控制，运行速度更快，系统更稳定；

支持一键快速查询功能，方便察看矩阵的切换状态；

串行控制接口：RS-232, 9-针公 D型 接口,波特率：9600, 数据位8位， 停止位1, 无奇偶校验；2 = RX, 3 = TX, 5 = GND

平均故障间隔时间：（MTBF）30000小时

标准机架安装的全金属机箱；

采用国际通用的标准宽电压输入电源，电网电压在 100V—250V 之间波动，都能保证稳定的输出，极大提高了系统的可靠性和稳定性，16系列最大功耗55W，32系列最大功耗100W；

全贴片SMT工艺，特有ESD静电保护功能；

数字信号运用了点对点无损传输方式，有力保证了图像信号的高保真输出；

HDMI矩阵切换器采用工来级核心数字交换芯片，具有超强的抗干扰及全天候工作能力；

机架安装： 标准3-12U ；

带宽：5.25Gbps 增益：0dB

位时钟抖动：<0.15Tbit

位上升时间：<0.3Tbit（20%--80%）

位下降时间：<0.3Tbit（20%--80%）

最大传输延时：5nS

切换速度：200ns（最长时间）

协议: 支持HDCP, 兼容DVI1.0协议；

增益: 0 dB；

最大传输延时 5nS(±1nS)；

HDMI矩阵切换器切换速度： 210 ns(最长时间)

信号类型：全数字 T.M.D.S. 信号

像素带宽: 165MHz, 全数字；

接口带宽: 3.2Gbps；

支持分辨率:高清1080P；

位时钟抖动(Clock Jitter)<0.15 Tbit；

EDID： EDID现场可擦写

hdmi数据位下降时间(Falltime)<0.3Tbit (20%--80%)，位上升时间(Risetime ) <0.3Tbit (20%--80%)；

阻抗： 50 Ω

最大直流偏置误差： 15mV

最大传输距离：HDMI矩阵切换器通道输入加输出大于40米；

控制接口：RS-232；

串行控制接口：RS-232, 9-针D型公接口，波特率：9600, 数据位：8位, 停止位：1, 无奇偶校验位串行控制口结构： 2 = TX, 3 = RX, 5 = GND

电源：100VAC ~ 240VAC, 50/60 Hz, 国际自适应电源

最大功耗：28w

湿度 储存、使用湿度:10% ~ 90%

温度 储存、使用温度: -20℃ ~ +70°C

hdmi矩阵产品重量 约5kg

掉电保护功能，上电自动恢复关机前状态；

多种控制方式：软件、面板、遥控，串口为RS-232-DB9，网口为RJ45；

网络控制协：UDP;TCP/IP；

hdmi信号种类：1080p高清信号；接口：Type-A型HDMI锁扣母头

最小电平：0.5Vp-p；最大电平：1.0Vp-p；差分阻抗：100Ω；回波损耗：-30db@5MHz
