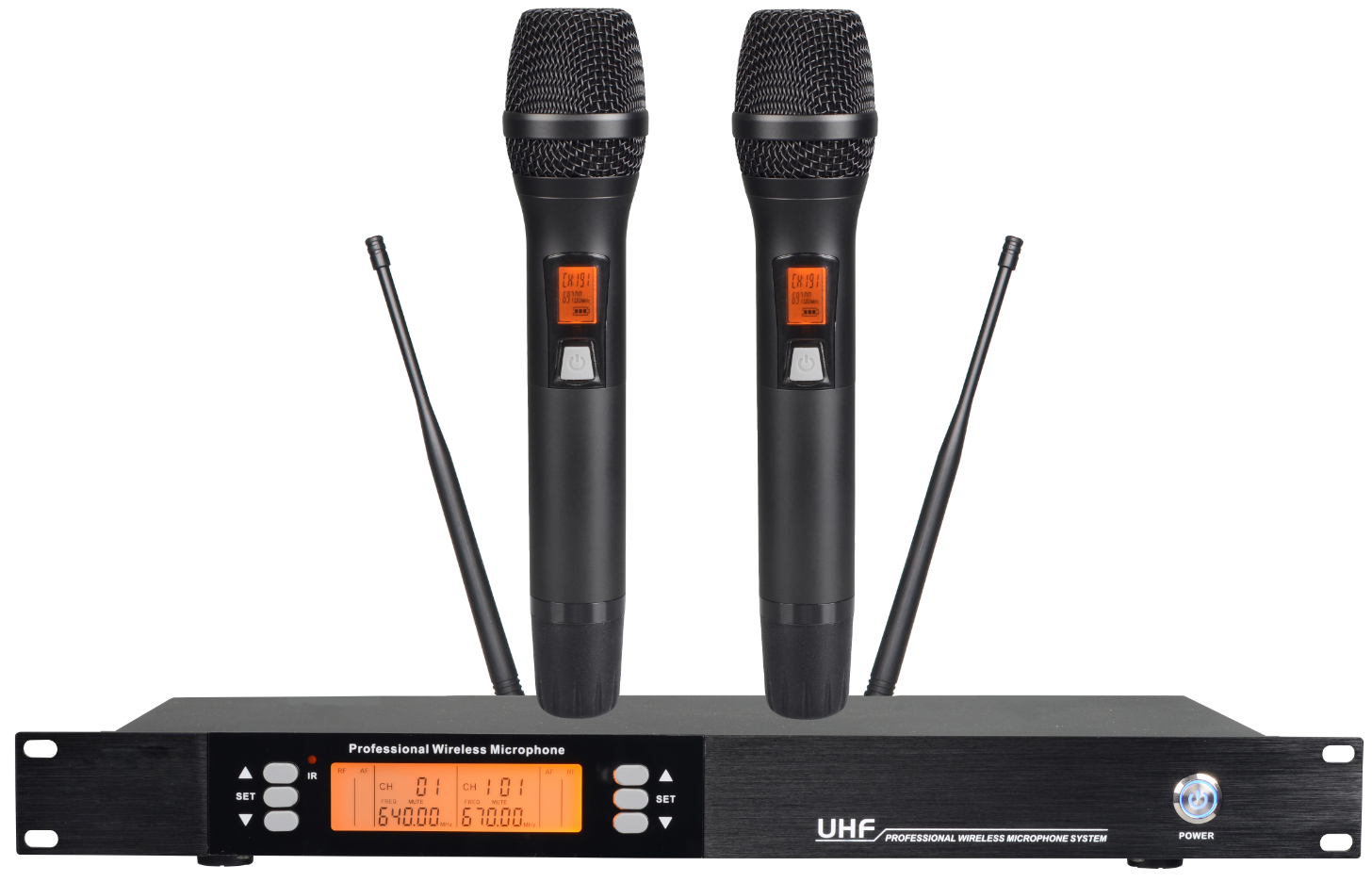

功能简介

自动频率扫描和频率规划，自动检测并规避干扰频道，快速锁定空闲信道；

数字锁频技术，拒绝同频干扰，有效隔绝同频或邻频互串干扰；

可靠的PLL射频稳定技术，能提供更好的音质和更宽的动态范围，可确保在任何环境下都能获得最高质量的声音；

具有低延迟、透彻的频率响应和覧广的动态范围，不会让任何因素妨碍真正纯粹的声音；

接收器和发射器具有宽调谐带宽，可提供更广泛的无线频谱覆盖，同时可优化使用操作者的各种场合需求。

可选择的传输模式和可调节发射功率可以实现出色的范围和音质，具有无线系统的延续性、扩展性以及远距离范围端的快速信号复原；超强的抗干扰能力，能有效防止多路径干扰和射频噪声；

每个通道具有独立锁定频谱频点功能；

一键红外对频设定，多种发射器可选择互换，操作简单；

接收器与发射器有两种配对方式，手动选择频谱频点或者自动频率扫描和频率规划系统分配；

具有独立的输出(XLR)和混合(TS 6.35mm)输出，方便连接音频、扩声设备；

平衡和非平衡两种选择输出端口，适应不同的设备连接需求。

系统参数：

1.接收器频道数：双通道

2.机箱规格：EIA标准1U

3.接收方式：CPU控制自动选讯接收

4.频率震荡模式：PLL锁相环回路

5.载波频段: UHF 610MHz-670MHz

6.频率配对：一键红外对频设定

7.调制方式: FM

8.导频：30K

9.频道数目: 每通道100个

10.射频灵敏度：< -99dBm

11.镜像抑制：> 80dB

12.频带宽度: 50MHz

13.频率稳定度：≦±0.005%(-10~60℃)

14.动态范围: > 90dB

15.最大频偏: ±45KHz

16.频率响应: 40Hz-18KHz（±3dB）（整个系统的频率取决于话筒单元）

17.综合信噪比: > 90dB（A）

18.综合失真率:<0.5%@1KHz

19.灵敏度：输入6dBμV时，S/N>80dB

20.音频输出：平衡式XLR：+5dbV/非平衡式φ6.3mm：+5dbV

21.音频输出阻抗：平衡式XLR：3KΩ/非平衡式φ6.3mm：3KΩ

22.电源要求：12V/500mA直流电源适配器

23.输出插头模式：1个非平衡式φ6.3mm接头/2个独立平衡式XLR接头（双通道）

24.工作温度: -10℃-+55℃

25.工作距离: 约80m（工作距离取决于很多环境因数，包括RF信号的吸收、反射和干扰等）

26.消耗功率:两通道7W

27.备注：各项规格如有误差，以实际产品为依据

接收器：

1.接收方式：CPU控制自动选讯接收

2.频率震荡模式：PLL锁相环回路

3.载波频段：UHF 610MHz-670MHz（双通道）

4.频带宽度：50MHz

5.频率响应：40Hz-18KHz（±3dB）（整个系统的频率取决于麦克风单元）

6.频率配对：一键红外对频设定

7.调制方式：FM

8.频道数目：每通道100个（双通道）

9.导频：30K

10.射频灵敏度：< -99dBm

11.镜像抑制：> 80dB

12.频率稳定度：≦±0.005%(-10~60℃)

13.动态范围：> 100dB

14.最大频偏：±45KHz

15.综合信噪比：> 102dB（A）

16.综合失真率：<0.5%@1KHz

17.假象干扰比：<-50dBC

18.灵敏度: 12dBμV（80dBS/N)

19.灵敏度调节范围: 12-32dB/μV

20.离散抑制: ≥75dB

21.天线接口: BNC/50Ω

22.功能显示方式：液晶屏*1

23.功能显示内容：频道、频率、天线A/B自动选讯、RF/AF信号强度、功能锁定模式

24.控制方式：自动扫描选频、频率（上/下）、功能锁定模式、频率配对、电源开关

25.输出插头模式：1个非平衡式φ6.35mm接头/2个独立平衡式XLR接头（双通道）

26.输出电压: XLR平衡输出500mV、6.35mm混合输出350mV(25KHz调制）

27.电源：DC 12V 2000mA

28.工作电流：400mA

29.待机功率：<0.5W

30.总尺寸（长*宽*深）：42*18*4.5CM

31.净重:1.4KG

30.备注：各项规格如有误差，以实际产品为依据

发射器：

1.音头: 动圈手持式

2.频率震荡模式：PLL锁相环回路

3.载波频段：UHF 610MHz-670MHz（双通道）

4.频带宽度：50MHz（双通道）

5.输入阻抗：5.0KΩ

6.射频输出功率：10mW/5mW

7.副波抑制：> 60dB

8.导频：30K

9.假象干扰比：<-50 dBC

10.镜像抑制：50dB

11.调制频偏：25Hz

12.离散抑制: -60dB

13.射频功率切换：RF-HI10mW、RF-LOW3mW

14.LCD显示：射频功率、频率、电量

15.频道转换方式：自动对频

16.发射器天线: 手持式内置螺旋天线

17.工作电压：3V（5号(AA)碱性电池×2节）

18.工作电流:110mA

19.电池寿命：> 14小时/ 以1800mAH计算

20.备注：各项规格如有误差，以实际产品为依据
