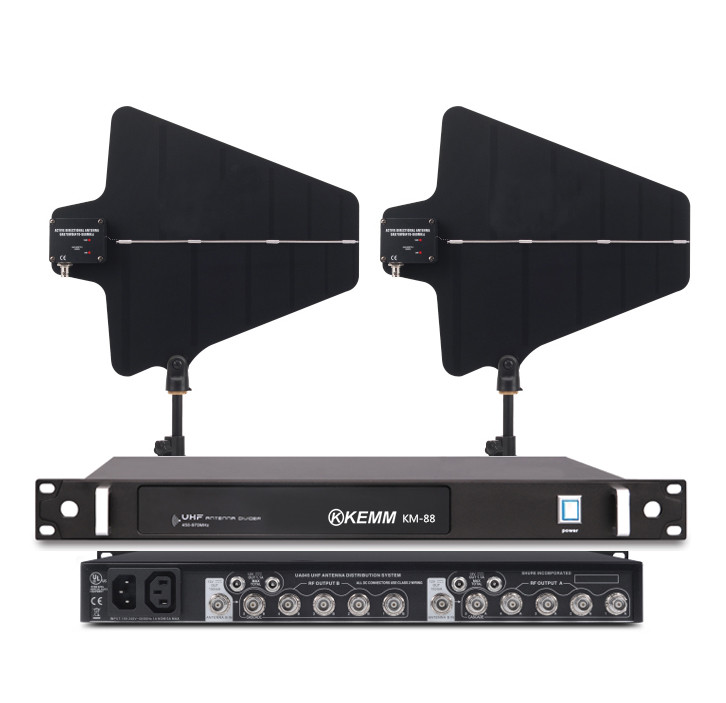

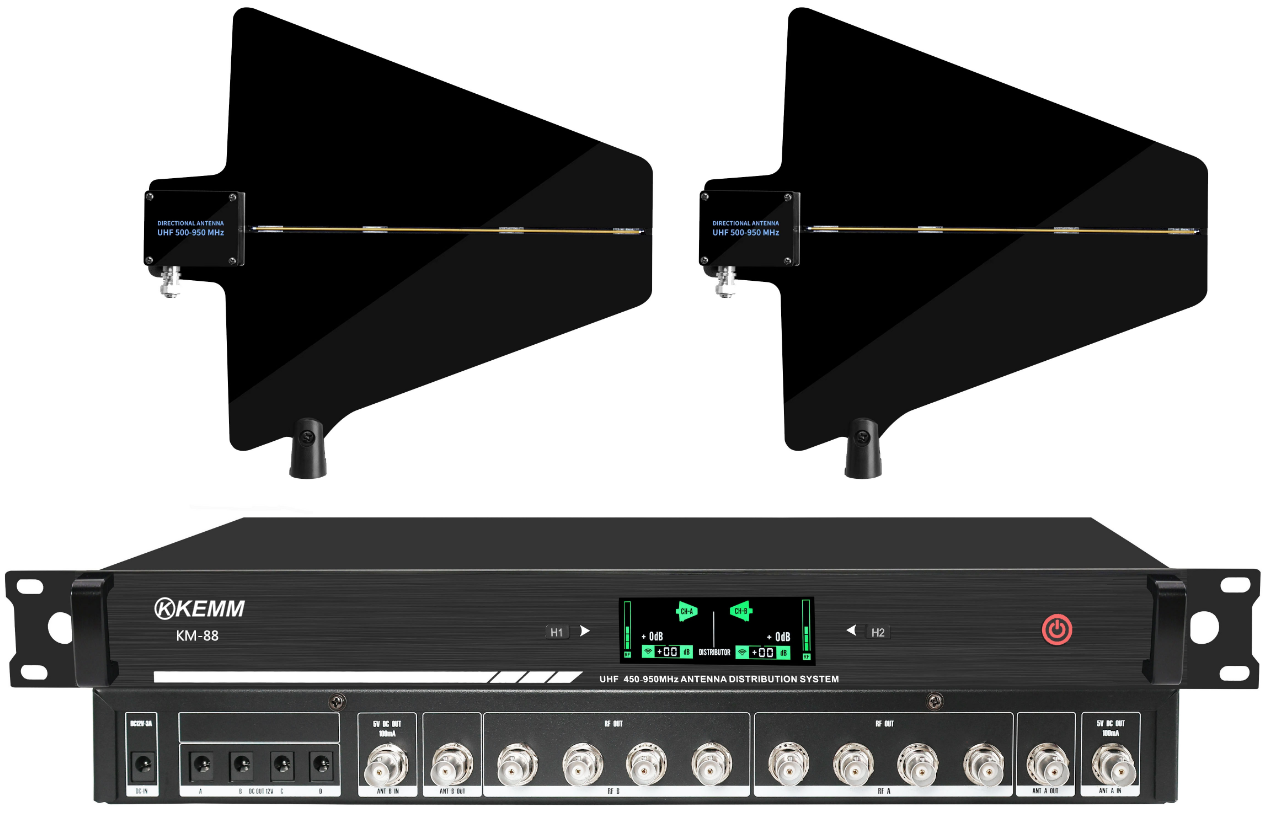

天线分配器功能

天线分配器是全频道的UHF天线天线分配系统，它可以在多頻道系统中导引天线信号从一对天线到多台接收机使用。分配器会放大射频信号以弥补在分配过程中的衰减。低噪声高品质元件能够保持清晰的信号，具最低失真度。外置12V5A开关电源可提供四组12V直流电源给无线接收机。一台 8 通道天线分配器主机可支持最多 8个天线通道端口。能够与在兼容频率范围内工作的所有无线麦克风接收机兼容。

分配器主机技术参数:

頻率范围：450～970MHZ

阻抗：50Ω

输入电压：DC 12V 5A

输出直流电压：12V四组DC輸出端子

天线增幅电压：12V 150mA

主机尺寸mm：480×200×45mm（长宽高）

天线功能

采用对数周期偶极振子阵列，能够在面向所需的覆盖区域时提供最佳接收效果。集成式放大器具有增

益设置，用于补偿不同级别的同轴线缆信号损失。可将固定在话筒支架上，也可将其悬挂在天花板上，或者使用集成式可旋转适配器固定在墙壁上。

特性,低噪声信号放大器能够补偿同轴缆线的插入损失可无线接收机和天线分配系统兼容，需要接收机能够提供 9–12 伏直流偏压安装，使用天线线缆（或任意 50 欧姆低损耗同轴线缆）将天线连接到接收机或分配系统。

如果线缆较短，应降低增益设置；如果线缆较长应提高增益设置。应注意，信号丢失不仅与线缆质量有关，还与线缆长度有关，使用时将天线对准需要覆盖的区域。

有源指向天线

射频信号过强指示灯阈值：−5dBm

频率范围：470～960MHz

增益：-6dB~12dB（4档拨动可调）

接口：BNC    阻抗：50Ω

接收角度：70°

电压：9～12V
